慶鈴鈴應急保障餐車（消防車），是一款專門為消防官兵、武警戰士野外拉練及應急救援戶外做后勤保障的，適應各種環境，軍工品質，功能齊全，滿足野外餐飲作業與就餐需要。

一|整車基本參數

 整車型號：5160XCCQ5 型

 公告批次：302 批

 總質量:16000KG

 排放標準：國五

發動機型號：4HK1-TC50

 排量：5193ml

1、底盤特點及主要技術參數

慶鈴五十鈴底盤，是慶鈴公司推出的精品力作，發動機選用慶鈴五十鈴(重慶)發動機有限公司制造生產的柴油發動機，其經濟性、可靠性處于國際同類產品先進水平。

動機獨有的燃油經濟性，加上整車輕量化設計，整車油耗比同類車型降低 5%。車架上翼面采用無孔設計，幅面孔位標準化，提高車架強度，減輕自重；應用人機工程學原理研制的駕駛室，布局合理環境舒適，顯著降低駕駛員的疲勞。半浮式駕駛室懸置系統，配以減震座椅，駕駛室良好的密封效果和發動機降噪技術使駕乘舒適性顯著提高。

2.底盤主要參數如下：

底盤型號：QL5160XXYVRFRY 載貨汽車底盤

軸數：2 軸    軸距：5800mm     功率：151KW

發動機型號：4HK1-TC50    輪胎規格：10.00R20    輪胎數：6 個

軸荷：5800/10000 彈簧片數：7/9+6  接近角/離去角：16/19

前懸后懸：1337/2939mm    前輪距/后輪距：1960/1855mm

3、整車功能說明

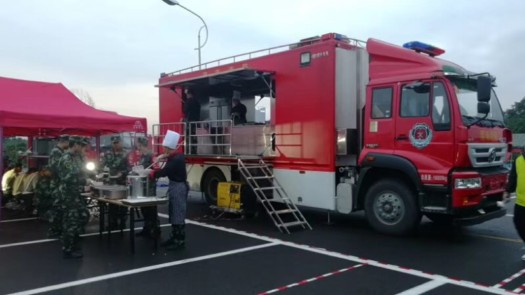

專用于提供野外餐飲保障，提高野外執行任務保障能力。廣泛適用于

軍隊、公安特勤、消防、醫療衛生、搶險、應急救援等多種用途。車內配置齊全，完全

滿足在野外搶險救援、醫療救護、救災、突發事件等情況下 100-300 人的餐飲保障用途。

整車主要由機動性能較高的二類底盤、側拓展系統、水電保障系統、餐飲設備等組成。

該車主要特點：

（1）整車機動性高，通過能力強；

（2）廂體側面設計有拓展艙，無線遙控液壓翻轉拓展，作業空間大，環境舒適；

（3）配置大容量水箱，保障制膳用水需求，污水集中收納入污水箱；

（4）配備車載發電機自主供電，也可采用外接市電或電源車輸入；

（5）整車按制膳流程需要設計有儲存、準備、烹飪、分餐等功能區。

整車上裝為整體式框架結構，龍骨采用優質型材焊接，外蒙皮為冷軋鋼板焊接，廂

體外廓采用航空鋁型材包角，滿足輕量化和整車強度要求。車輛頂部四周配備紅藍相間

的頻閃警燈，下裙邊設計有專用雜物艙；車門、艙門均采用專用型材結構，可靠性高并

具有良好的密封性。廂體內壁及頂部采用拉絲不銹鋼面板，高檔衛生易于清洗消毒。整

車優質烤漆工藝主色為消防紅，可以根據用戶需求設計軍警制式外觀車貼。

三、整車設計方案

1、外觀效果（專利設計）

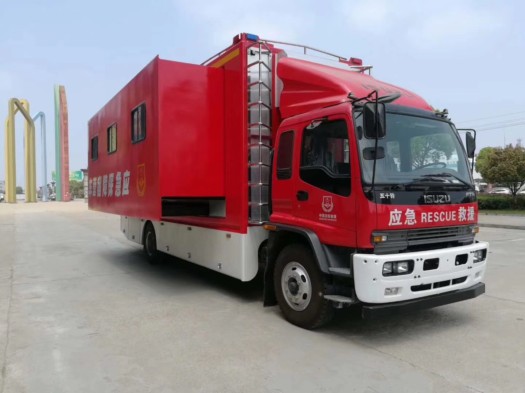

該車選用五十鈴 QL5160XXYVRFRY 型二類底盤為平臺改裝而成。在駕駛室頂部安裝有導流

罩，箱體前圍兩側設計有不銹鋼登頂梯，方便人員登頂檢修、瞭望，車頂四周裝配獲得國家

外觀專利的裝飾套件，將紅藍頻閃警燈和頂部弧形護欄和諧整合，使整車外觀輪廓和線條更

加美觀圓潤、動感流暢。整車主色調為消防紅，圖案根據用戶要求制作。具備駐車發電、行

車供電、外接市電電源接入功能，內置主副食加工、冷藏儲存等設備，并配備通風、排油煙

等設施。該車作業能力為 1 小時內完成 150 人份主、副熱食加工。同時具有機動性好、加工

能力強、自動化程度高等特點，尤其適用在野外條件下的飲食保障供應。

2、作業能力：1 小時可以蒸制 32kg 大米的米飯；1 小時可以完成 150-300 人份的副食

制作；工作適應環境溫度：-40℃-45℃；相對濕度：95％（溫度 25℃時）；操作人員：駕駛

員 1 人、操作員 4 人。

3、上裝廂體結構

上裝廂體龍架采用矩形鋼管焊接，廂體外蒙皮用高強度冷軋鋼板與廂體骨架真空負壓

粘接而成。廂體兩側設計拓展艙，通過液壓系統執行側板翻轉拓展。廂體內壁和頂板采用不

銹鋼拉絲板，地板采用防滑鋁板，便于清理消毒。廂體尾部設有后開門，布置隱藏式不銹鋼

抽拉梯，供人員進出廂體內使用。箱體左右兩側下部為雜物艙，采用上翻式結構，配有專用

鎖具、密封膠條，具有良好的防塵、防水性。車內頂部安裝 3 盞 LED 吸頂燈，車輛尾門安裝

一個應急照明燈帶出口標識；左右兩側各布置 2 個戶外照明燈、用于野外輔助照明，滿足野外餐飲作業與就餐需要。

4、液壓拓展系統

本餐車可選擇單側拓展或雙側拓展。

液壓系統由動力單元、執行單元、控制單元、輔助元件、液壓油五個部分組成。

動力單元就是指液壓系統的取力部分。通過齒輪泵轉化變速箱的機械能為液壓油的壓力

能，向液壓缸等執行單元作用，向整個液壓系統提供動力，達到預定的機

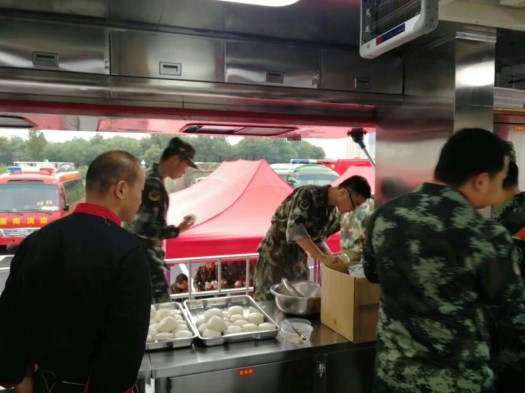

5、餐廚設備

本餐車主要配置專業餐廚設備有高平原型雙聯炒灶 1 套、燃油蒸飯柜 1 套，四門立式冰

柜 1 臺、強排型抽煙機 2 套、調理工作臺 2 套，水池工作臺 2 套，雙層儲物架 1 套，吊柜 4

組；充分滿足野外制膳作業的需要。

6、警報和滅火裝置

車輛配備有警示貼、警報器等裝置，配備 4Kg 手持滅火器，愛爾索 SH-1 自動滅火裝

置。

7、水、電、油保障系統

（1） 供水系統

餐車水路系統由凈水箱、污水箱、水泵、水位計、水路管網、水閥等組成。在車輛駕駛

室后部箱體前圍外板上端，安裝有壁掛式凈水箱，不銹鋼材質帶水位計、防浪板，容量大于

1000L。設計為一進三出（1 進水口，1 溢流出口、1 給水出口、1 排空出口），能夠充分滿足

制膳用水需要。通過壓力加水或自吸水泵給凈水箱加水，水箱加滿后會通過溢流出口排水，

作業過程中還可以通過室內水位計實時監控水量。餐廚用水時打開水閥，即可通過全自動水

流感應原理啟動增壓泵，即使在缺電的極端環境下，仍然可以實現自流供水。所有餐廚設備

廢水均經過廢水收納管網匯流至污水箱，通過排污管排放至指定位置，有效解決了野外制膳

作業緩環境污染問題。

（2）供電系統

整車供電系統由移動電纜盤、防水電源連接器、電氣集中控制系統、發電機及電氣線路

元件組成。電氣集中控制市電優先接入，同時自備發電機也可以快捷切換輸入。

電氣集中控制系統配備一臺標準機柜，確保整車電氣控制設備適應復雜工況的穩定性。

配備德力西手動收卷電纜盤（含 30 米外接電源線），集成整車所有用電設備電源輸入輸出

控制，系統設置為市電優先模式。自備電源配備一臺開普 5kW 靜音發電機組，布置在獨立的

發電機艙，確保機組通風散熱，可以便捷地切換為自備發電機供電，具有可靠接地安全防護。

▲    含漏電保護功能，當車體的漏電電流大于 36mA 時，能夠自動切斷系統供電電源。

▲    配 3x6mm2 電纜一根 30 米和手動卷線盤。

（3）供油系統

整車供油系統由主油箱、副油箱、自流油箱、油泵、油位計、油閥、油管等組成。底盤

主油箱專供底盤發動機，首先保障戰時整車機動性。配備副油箱容量 200 升帶油位計，一出

一回（1 輸油 1 回油），通過專用油泵輸送至箱體內部的高位自流油箱，分別供給餐廚設備和

發電機用油。高位自流油箱為不銹鋼材質帶防浪板帶油位觀察窗，一進四出（1 進油 1 溢流 3

輸出）布置。副油箱的燃油通過油泵輸送至高位自流油箱，油滿后自動回油至副油箱，工作

狀態時燃油通過安全的自流方式分別給箱體內部兩側的餐廚設備供油，還還可延伸管路至發

電機處，通過油閥給發電機補充燃油，檢修作業時該出口還可作燃油排空管線出口。

8、其他附屬設施

為使野外餐飲保障工作更加貼近實戰需要，我們根據多年的一站式解決方案經驗，配備

了下列便捷的實用設施：

照明系統：車內配備 4 個 LED 照明燈，廂體左右側外部配備 4 個夜間場地照明燈，方便

夜間操作。

倒車后視系統：車輛專用倒車后視系統一套（凌度 HS995C 行車記錄儀，帶后視倒車影像系統，1200 萬像素，7 寸大屏），便于停車監控和倒車安全。

警燈、警號系統：按照公安消防制式標準配備；車頂安裝溫州華泰，24V， 1.2 米 LED 紅

藍爆閃警燈，帶警報器。

通風換氣窗：在箱體頂板上安裝有多功能換氣扇， 既能實現日常宿營換氣需要，又能實

現緊急情況下的逃生功能

二、整車技術指標

7258       《機動車運行安全技術條件》

GB 1589-2004《道路車輛外廓尺寸、軸荷及質量限值》

GB 5226.1-2008 機械電氣安全 第一部分：通用技術條件

GB 7956.1-2014 消防車 第一部分：通用技術條件

GB/T 484-1999（2005） 汽車油漆涂層

GB1495 機動車輛允許噪聲

GB4785 汽車和掛車的外部照明和信號裝置的數量、位置和光色

GB9378-88 配電系統設計標準

GB/T 12480 客車防雨密封性試驗方法

JB/ZQ3011 工程機械焊接通用技術條件

ZB T35   001  汽車電氣設備基本技術條件

ZB T50   003  專用汽車道路試驗方法

以及國家規定的其他相關標準規
